開關分無源（電源）開關和有源（電源）開關。有源開關又有兩種：NPN型、PNP型。

有源開關又分：二線制，三線制，四線制、五線制，四線式有源開關多了一個反相輸出，五線式有源開關的電源（兩線）和輸出（三線）是分開的。

二線有源開關包括磁簧開關、磁性接近開關等，一般有兩根引出線，棕色為正極，藍色為負極。

PLC內部光耦公共端接正極的，點位接棕色線；PLC內部光耦公共端接負極的，點位接藍色線。

有的二線有源開關內部具有雙向二極管或橋式整流回路，可以不分正負極。二線有源開關的靜態泄漏電流不能大于1mA。

三線有源開關：U型光電開關、光纖放大器、接近光電開關、三線磁簧開關、對射光電開關等，分NPN和PNP兩種。

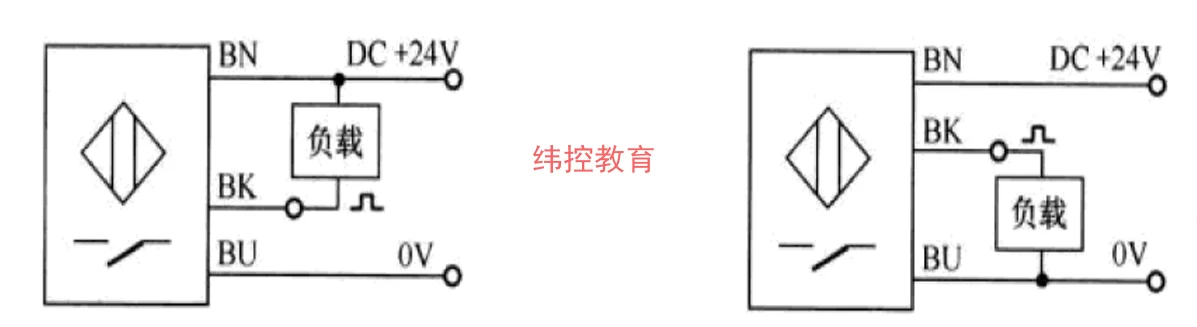

NPN型開關（感應器）接線方法：棕正藍負接電源，“黑→藍”高轉低電平輸出，黑線接PLC輸入點，通時黑色線接近0V，把黑、藍線短接PLC輸入指示燈點亮。

口訣：

“NPN型感應器，

S/S公共端接正極，

棕正藍負黑信號，

漏電流點位流出”。

PNP型開關（感應器）接線方法：棕正藍負接電源，“棕→黑”低轉高電平輸出，黑線接PLC輸入點，通時黑色線接近24V，把黑、棕短接PLC輸入指示燈點亮。

口訣：

“PNP型感應器，

S/S公共端接負極，

棕正藍負黑信號，

源電流流入點位”
